Dongfeng D3L Автокран Тяжелый грузоподъемник для требовательных рабочих площадок

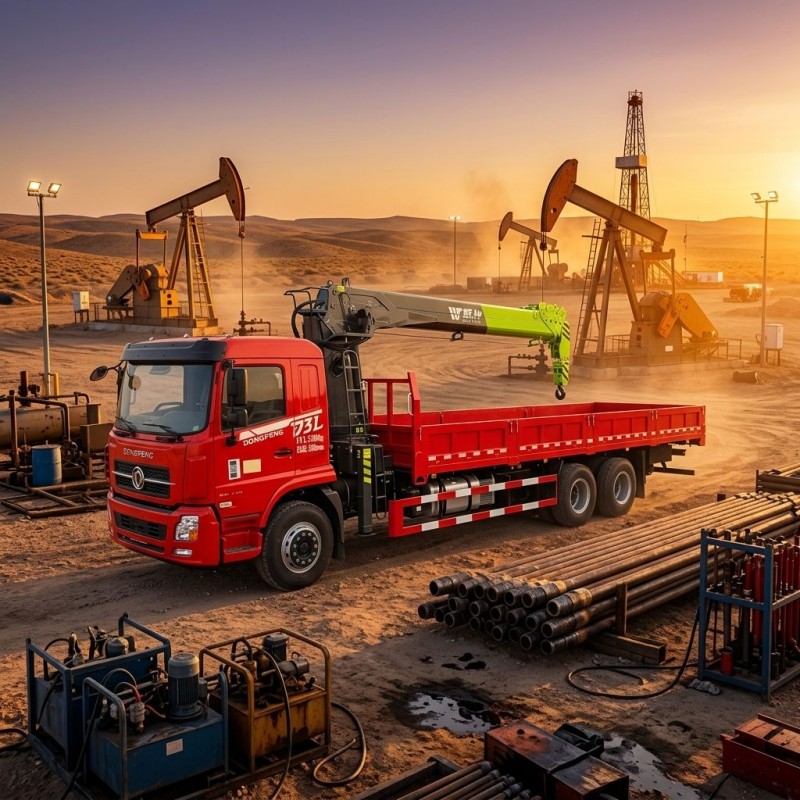

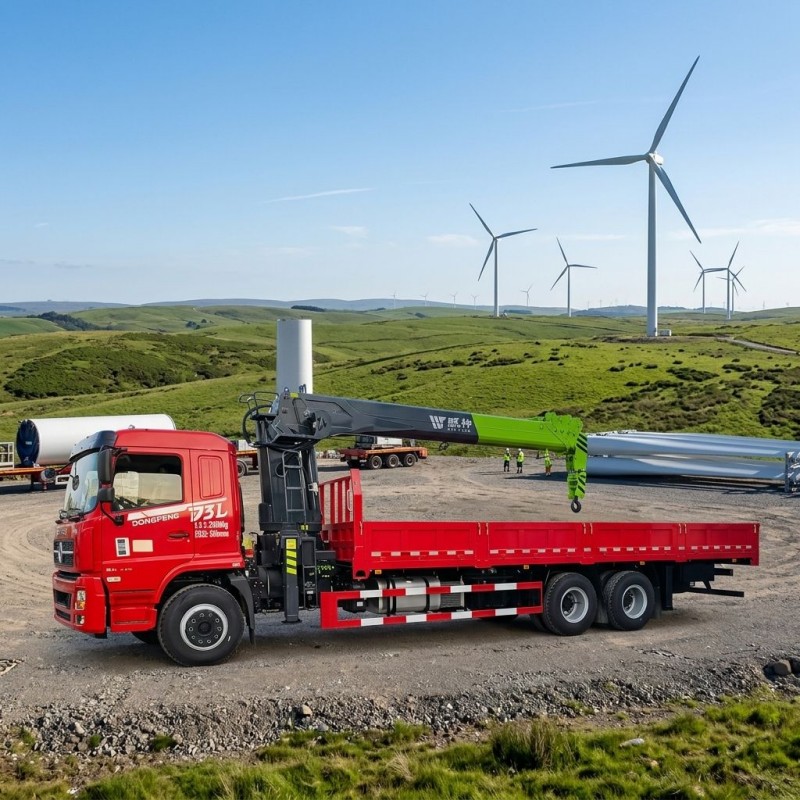

Автомобильный кран-манипулятор Dongfeng D3L компании Runli, предназначенный для тяжелых условий эксплуатации на сложных рабочих площадках, оснащен 12-тонным пятисекционным краном WEI SHEN, системой с двумя насосами и композитными выносными опорами для поддержки погрузки материалов, погрузочно-разгрузочных работ с оборудованием и подъемных операций на рабочей площадке.

Оснащенный шестицилиндровым двигателем Yuchai YCS06270, отвечающим требованиям Евро VI, в сочетании с трансмиссией Foton 9JS119 с механизмом отбора мощности, грузовик имеет усиленную трехслойную раму и 5-тонную переднюю ось с 10-тонной конфигурацией задней оси. При габаритных размерах 12 000 × 2 550 × 3 980 мм и полной массе 15 800 кг он предназначен для комбинированных транспортно-подъемных задач.

Особенности продукта

1. WEI SHEN 12-тонный пятисекционный кран

Тяжелый автомобильный кран Dongfeng D3L для тяжелых условий эксплуатации оснащен 12-тонным пятисекционным автомобильным краном WEI SHEN. Конфигурация его стрелы предназначена для выполнения подъемных задач в разных положениях, в зависимости от нагрузки, рабочего радиуса и рабочих ограничений.

Номинальную грузоподъемность крана 12 тонн не следует интерпретировать как грузоподъемность в каждом положении стрелы. Необходимо просмотреть диаграмму номинальной нагрузки, чтобы подтвердить допустимую нагрузку при требуемом рабочем радиусе и вылете стрелы.

2. Система с двумя насосами для работы крана.

Верхняя конфигурация оборудования включает систему с двумя насосами. Это важная характеристика при оценке гидравлического оборудования крана и эксплуатационных требований. Конструкция гидравлического контура, возможность одновременной работы, рабочее давление и расход должны быть подтверждены производителем, если они имеют решающее значение для предполагаемого применения.

3. Композитные аутригеры с размахом примерно 7,6 метра.

Кран оснащен двухсекционными композитными выносными опорами с приблизительным пролетом 7,6 метра. Правильно развернутые выносные опоры обеспечивают опорную базу для подъемных операций при использовании на подходящей почве.

Фактическая рабочая установка должна соответствовать инструкциям по эксплуатации производителя, включая требования к опоре на грунт, выравниванию транспортного средства, расположению выносных опор и ограничениям, указанным в таблице нагрузок крана.

4. Шасси Dongfeng 4×2 и двигатель Yuchai.

В грузовике используется шасси Dongfeng 4×2, модель DFV1243GP6DJ, с левым рулем и заявленным стандартом выбросов Евро VI. Шестицилиндровый двигатель Yuchai YCS06270 обеспечивает мощность автомобиля.

Эту конфигурацию шасси можно рассматривать для автомобильных перевозок и доставки на стройплощадку, где автомобиль 4×2 соответствует маршруту, полезной нагрузке и эксплуатационным требованиям. Перед покупкой необходимо проверить пригодность для конкретных дорог и рабочих площадок.

5. Грузовая платформа для перевозки материалов.

Размеры грузового отсека составляют 8300 мм в длину, 2450 мм в ширину и 550 мм в высоту. Его размеры обеспечивают солидную платформу для перевозки совместимых строительных материалов, промышленных материалов и оборудования.

Грузовая платформа оснащена встроенным клепаным грузовым кузовом Dongfeng и полностью сложенной стальной конструкцией, имеющей трехстороннюю и пятидонную конфигурацию. Тип груза, распределение веса, способы крепления и допустимая полезная нагрузка должны быть подтверждены для каждого случая перевозки.

6. Прочная рама и конфигурация оси.

В комплектацию шасси входит трехслойная экструдированная рама 300/8+6+8 мм, 5-тонный передний мост и двойной задний мост 435 грузоподъемностью 10 тонн. Эти компоненты являются частью конструкции автомобиля и несущей нагрузки.

Окончательная допустимая нагрузка автомобиля зависит от утвержденной полной массы всего автомобиля, ограничений по осям, установки крана, веса груза и местных правил дорожного движения. Номиналы компонентов не следует рассматривать как замену сертифицированной информации о полезной нагрузке.

Технические характеристики

Примечание:Технические характеристики основаны на предоставленной информации о продукте. Прежде чем размещать заказ, подтвердите окончательный технический паспорт, диаграмму грузоподъемности крана, сертифицированную массу транспортного средства, полезную нагрузку и применимые омологационные документы. Заявленную длину крана 19,3 м следует уточнить у производителя, чтобы определить, относится ли она к стреле, максимальному выдвижению или другому измерению.

Приложения

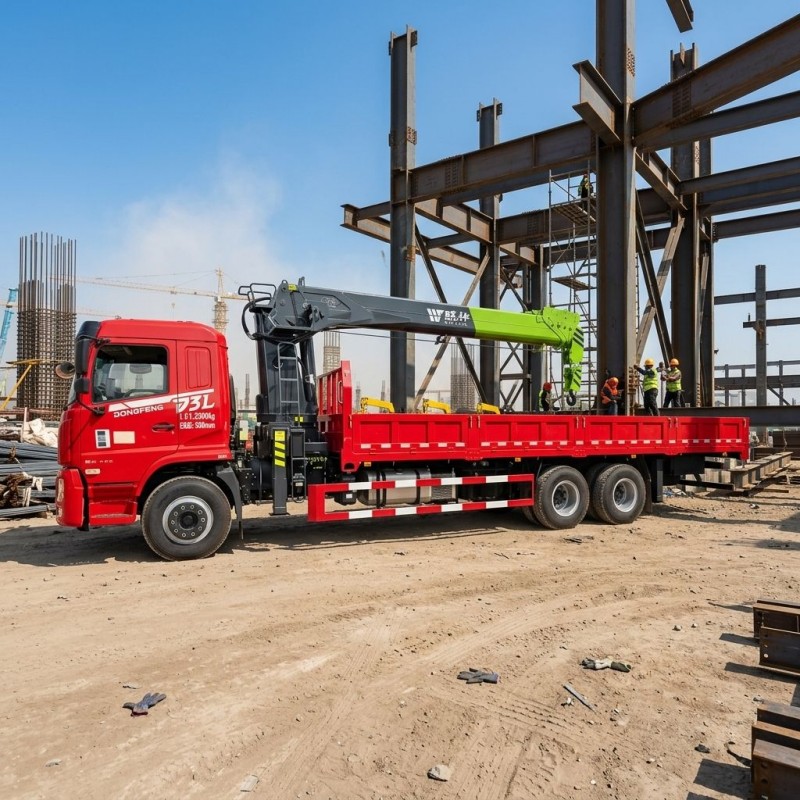

Погрузка строительных материалов

Тяжелый автомобильный кран Dongfeng D3L для тяжелых условий эксплуатации может рассматриваться для транспортировки и подъема совместимых строительных материалов, таких как стальные компоненты, строительные материалы и другие материалы на рабочей площадке. Грузовая платформа поддерживает доставку, а установленный кран может помочь разместить груз в пределах его номинальных рабочих пределов.

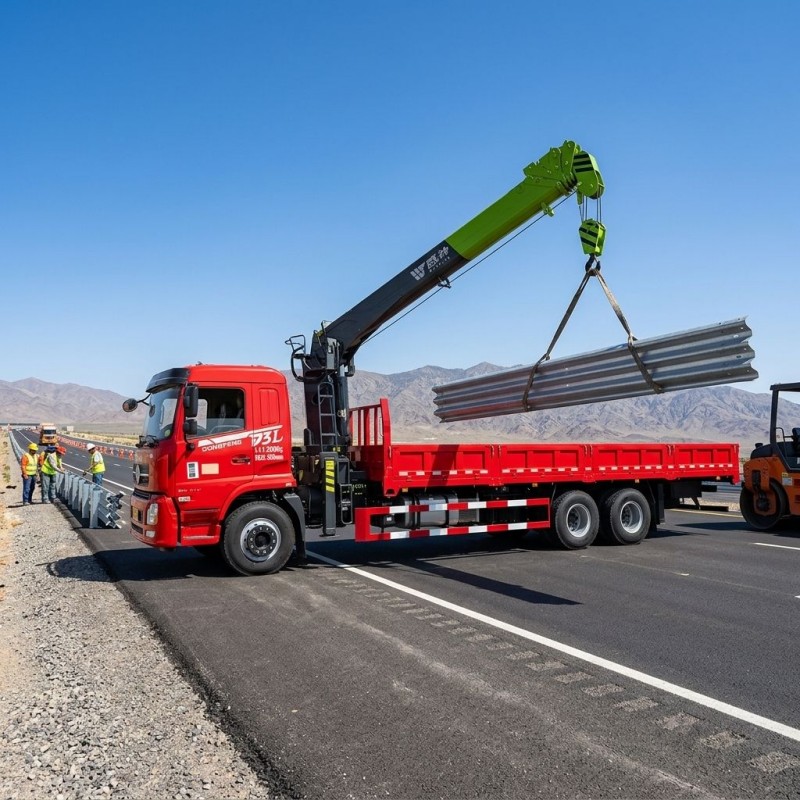

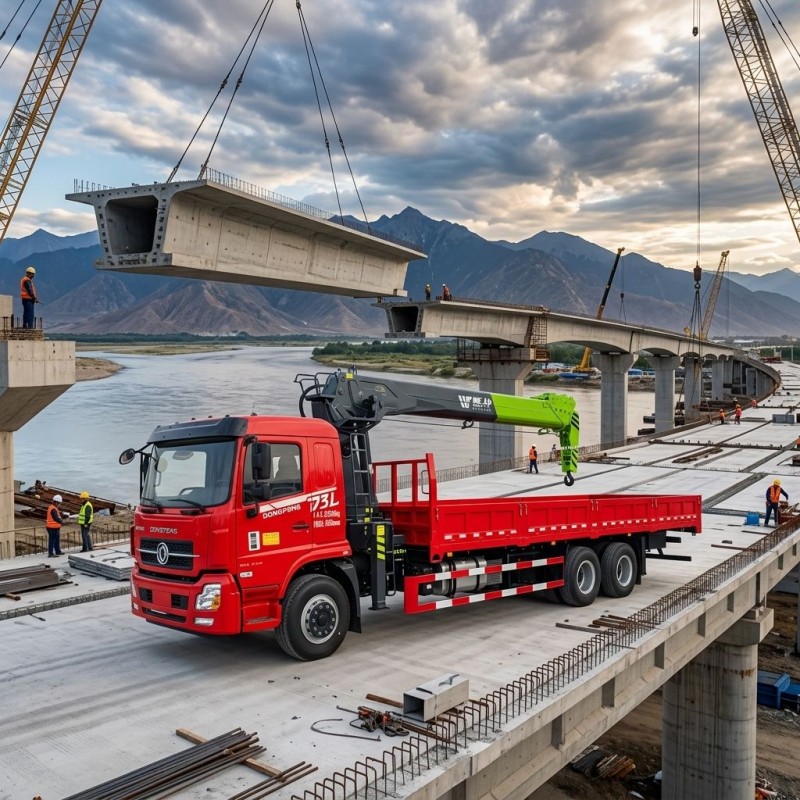

Инфраструктурные и дорожные проекты

Инфраструктурные проекты часто требуют, чтобы материалы и оборудование были доставлены на рабочие места и подняты на место. Автомобильный кран может совмещать эти действия в зависимости от доступа на площадку, состояния грунта, требований к подъему и местных ограничений для транспортных средств.

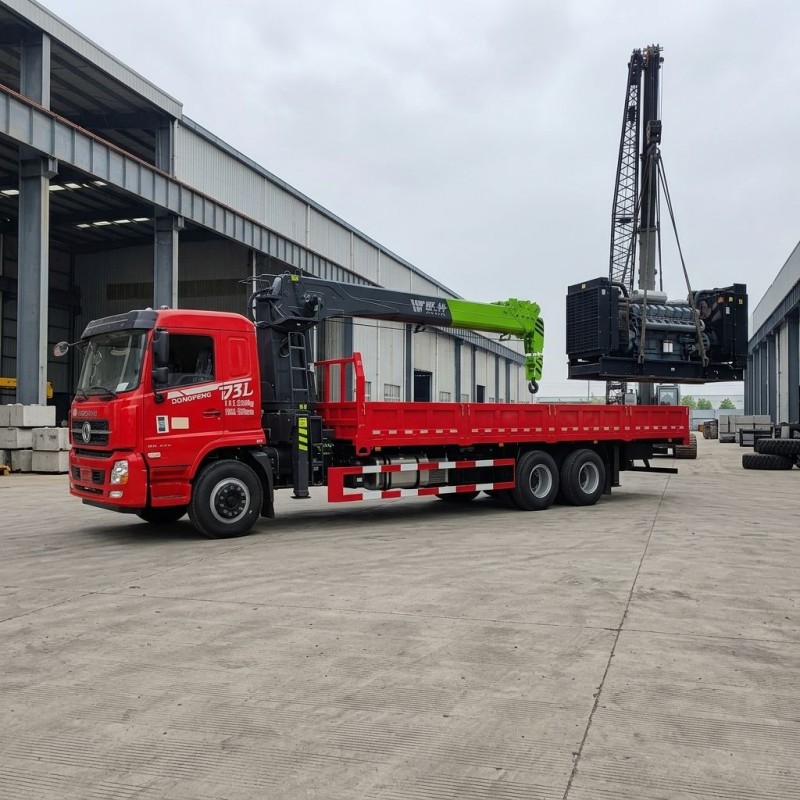

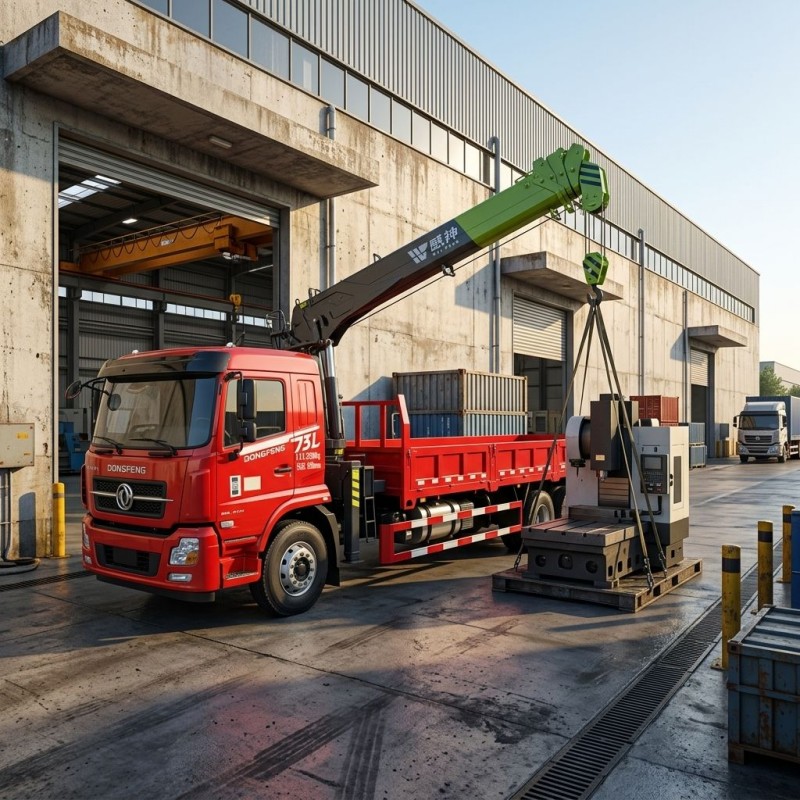

Доставка промышленного оборудования

Для выполнения промышленных работ по техническому обслуживанию и монтажу автомобиль может подойти для перевозки совместимого оборудования и помощи при его разгрузке. Фактическое применение зависит от веса оборудования, точек подъема, размеров и номинальной грузоподъемности крана при требуемом рабочем радиусе.

Коммунальные и общеинженерные работы

Комбинация грузовой платформы и навесного крана может использоваться для выполнения отдельных задач по монтажу инженерных сетей, инженерному обслуживанию и общим погрузочно-разгрузочным работам. Прежде чем выбирать транспортное средство, планировщикам проекта следует оценить требуемую высоту подъема, рабочий радиус, характеристики нагрузки и условия доступа.

Почему стоит выбрать Hubei Runli Special Automobile Co., Ltd.?

Hubei Runli Special Automobile Co., Ltd. была основана в 2009 году с уставным капиталом 50 миллионов юаней. Компания производит автомобили специального назначения и в профиле компании указана как производитель, внесенный в список Министерства промышленности и информационных технологий Китая. Зарегистрированная торговая марка — Runzhixing, а код модели автомобиля — SCS.

Компания управляет объектом площадью около 110 000 квадратных метров, включая производственный цех площадью 45 000 квадратных метров. По данным компании, предприятие оснащено 886 комплектами основного производственного и испытательного оборудования и четырьмя автоматизированными линиями по производству спецавтомобилей, годовая производственная мощность превышает 5 тысяч специальных автомобилей различных типов.

Runli сообщает о сертификации, охватывающей управление качеством, охрану окружающей среды, управление охраной труда и безопасностью, а также послепродажное обслуживание. Заявленные сертификаты включают ISO 9001:2015, ISO 14001:2015 и пятизвездочный сертификат послепродажного обслуживания GB/T 27922-2011. Компания также сообщает о сертификации CCC для своей продукции. Применимость и действительность конкретных сертификатов следует проверять для соответствующего транспортного средства и рынка назначения.

Для автокрана Dongfeng D3L конфигурация транспортного средства, характеристики шасси, документация по крану и сертификаты, предоставленные производителем, могут служить основой для технической оценки и обсуждения закупок.

Часто задаваемые вопросы

1. Какова номинальная грузоподъемность автокрана Dongfeng D3L?

Тяжелый грузовой кран Dongfeng D3L для тяжелых условий эксплуатации оснащен 12-тонным пятисекционным краном WEI SHEN. Фактическая допустимая грузоподъемность зависит от рабочего радиуса, выдвижения стрелы, положения груза, установки выносных опор и диаграммы номинальной нагрузки крана. Перед началом работы необходимо получить и просмотреть таблицу нагрузок.

2. Какова длина стрелы крана?

В прилагаемых характеристиках указана длина крана 19,3 метра. Уточните у Hubei Runli, относится ли это измерение к максимальному выдвижению стрелы, общей длине крана или другому размеру, прежде чем сравнивать его с требуемой высотой подъема или рабочим радиусом.

3. Каковы габаритные размеры грузовика?

Заявленные габаритные размеры автомобиля составляют 12 000 мм в длину, 2 550 мм в ширину и 3 980 мм в высоту. Эти размеры следует сверить с ограничениями местных дорог, транспортными ограничениями, доступом и условиями на рабочей площадке.

4. Каков размер грузового ящика?

Размеры грузового отсека составляют 8300×2450×550 мм. Разрешенный вес груза должен быть подтвержден отдельно с использованием утвержденных пределов полезной нагрузки автомобиля и нагрузки на ось.

5. Какой двигатель и трансмиссия используются?

Указанный двигатель представляет собой шестицилиндровый двигатель Yuchai YCS06270 с заявленным стандартом выбросов Евро VI. В качестве трансмиссии указан агрегат Foton 9JS119 с устройством отбора мощности. Точные коды двигателя и трансмиссии должны быть подтверждены на листе окончательной конфигурации.

6. Подходит ли грузовик для подъема тяжелого оборудования?

Он может подходить для погрузочно-разгрузочного оборудования, которое соответствует утвержденным пределам нагрузки и размерам крана. Прежде чем выбрать транспортное средство, сравните вес оборудования и точки подъема с таблицей нагрузок, рабочим радиусом, необходимой высотой подъема и условиями площадки.

7. Какую информацию следует подтвердить перед заказом?

Важные элементы включают окончательную конфигурацию шасси и двигателя, диаграмму грузоподъемности крана, размеры стрелы, размах выносных опор, полную массу и полезную нагрузку транспортного средства, требования к сертификации, соответствие рынку назначения и любое необходимое дополнительное оборудование. Предоставление предполагаемого применения и условий эксплуатации помогает производителю подтвердить, подходит ли конфигурация.
